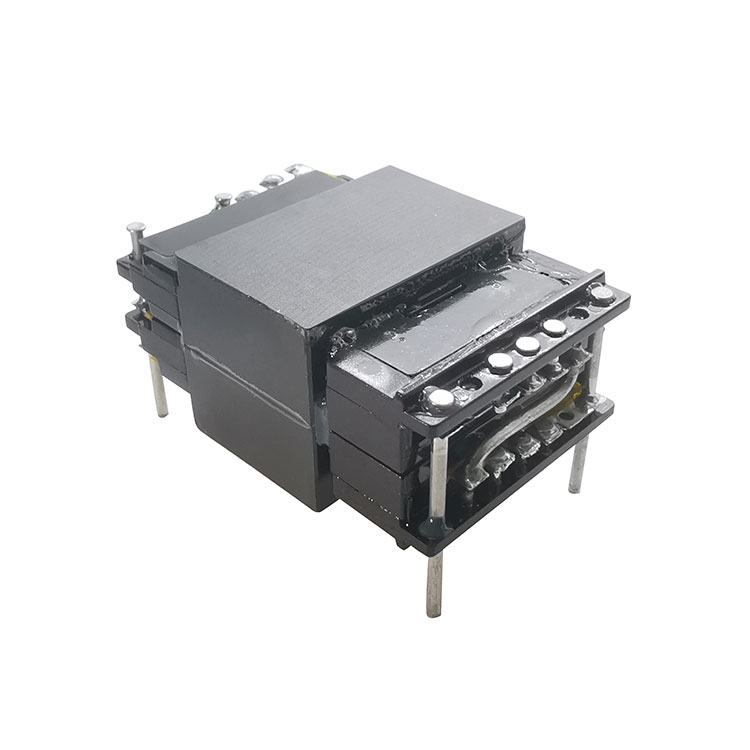

Зарядный трансформатор электромобиля

ОКЛ:

Контакты 1-7 = 1,45 мГн Мин. @ 100 кГц/1 В

ЛК:

Контакт 1-7 (короткий 8-11.11-14) = 10,5 мкГн Макс. 100 кГц 1 В

Контакт 1-7 (короткий 8-14) = 7,2 мкГн Макс. 100 кГц 1 В

Коэффициент поворота:

28:6:6 ±3%. @ 20 кГц/1,0 В

ДКР:

1-7: 68 м² Макс.

8-14: 8 м² Макс.

Привет-пот:

N1-N2: 3750 В перем. тока/3 мА/60 с.

N1-CORE: 3750 В переменного тока/3 мА/60 с.

N2/N3 -- CORE: 500 В переменного тока/3 мА/60 с.

ИК:

N1-N2: 100 МОм мин. пост. ток 500 В

КАТУШКА-СЕРДЕЧНИК: 100MΩ Мин DC500V
